غلاية تكثيف المبادل الحراري المزدوج في الغلاف الجوي

على عكس الغلايات التقليدية التي تستخدم فقط القيمة الحرارية الإجمالية، فإن غلاية التكثيف ذات المبادل الحراري المزدوج هذه تعتمد نظام حساب القيمة الحرارية الصافية. من خلال هيكل التبادل الحراري ثنائي المرحلة، فإنه يستعيد بالكامل الحرارة الكامنة لبخار الماء في غاز مداخن الاحتراق، وإعادة تدوير حرارة التبخر الكامنة المتولدة أثناء عمليات الاحتراق والتكثيف لكسر حد الكفاءة الحرارية بنسبة 100%.
تعتبر درجة حرارة الماء العائدة لنظام التسخين هي العامل الحاسم لكفاءة التكثيف. ولإطلاق العنان لميزة استرداد الحرارة للمبادل الحراري المزدوج، يجب الحفاظ على درجة حرارة الماء العائد أقل من نقطة الندى البالغة 50 درجة مئوية. يحقق مستشعر درجة الحرارة الخارجي الاختياري تنظيم درجة حرارة الوصلة، مما يحافظ على استقرار درجة حرارة الماء المنخفضة للتشغيل عالي الكفاءة لمدة طويلة.

السيناريوهات المطبقة والمزايا التنافسية الأساسية

تتوافق وحدة تكثيف المبادل الحراري المزدوج هذه مع محطتي تسخين داخليتين رئيسيتين: مشعات الحديد الزهر/الفولاذ التقليدية وأنظمة التدفئة الأرضية ذات درجة الحرارة المنخفضة. إنه يحقق أفضل تأثير لتوفير الطاقة عند مطابقته للتدفئة الأرضية، مما يقلل من استهلاك الغاز المنزلي والتجاري بنسبة تصل إلى 30%. تكمن قدرتها التنافسية الأساسية في التبادل الحراري عالي الكفاءة للمبادل الحراري المزدوج، وتكنولوجيا التكثيف المتكاملة للمياه الساخنة وتنظيم الطاقة بدون خطوات على نطاق واسع.
تم تصنيفها على أنها معدات تسخين خضراء منخفضة الكربون متوافقة مع معايير الانبعاثات الصينية والدولية، فهي تقلل درجة حرارة تفريغ غاز المداخن لتقليل فقدان الحرارة غير الصالح. فهو يقلل من انبعاثات أكسيد النيتروجين بنسبة 80% وانبعاثات أول أكسيد الكربون بنسبة 90%. تعمل شركة Baedin، المتجذرة في التخطيط الاستراتيجي ثنائي الكربون في الصين، على تحسين معدات التدفئة منخفضة الكربون لتقليل البصمة الكربونية للمستخدم وحماية البيئة الجوية.

التصميم الهيكلي ومعايير الأداء

تم تصميم غلاية المبادل الحراري المزدوج وفقًا لمعايير التصنيع الألمانية ومجهزة بمكونات أساسية مستوردة، وهي تدمج وظائف التدفئة والماء الساخن. إنه يغطي ستة درجات للطاقة من 20KW إلى 40KW لتناسب المباني ذات المناطق المختلفة. الموديلات 32KW/36KW/40KW مجهزة بشكل قياسي بمضخات تدوير مزدوجة لتعزيز تدفق المياه في خط الأنابيب وتحقيق توزيع موحد للحرارة الداخلية.
من خلال اعتماد تقنية الاحتراق الممزوجة مسبقًا بالتعاون مع نظام التبادل الحراري المزدوج، تصل الوحدة إلى ذروة الكفاءة الحرارية بنسبة 109%، مما يقلل تكاليف التشغيل اليومية بنسبة 15% إلى 30% مقارنة بالغلايات العادية المعلقة على الحائط. يتجنب محرك التردد المتغير DC المدمج بدء التشغيل والإيقاف المتكرر في المواسم الانتقالية وسيناريوهات الحمل المنخفض، مما يحقق توفيرًا ذكيًا للغاز والطاقة.
بدعم من كشف درجة الحرارة المتزامن متعدد النقاط، تقوم الغلاية بإخراج الماء الساخن بدرجة حرارة ثابتة خلال 17±2 ثانية مع التحكم في تقلب درجة الحرارة ضمن 0.5 درجة مئوية. توفر وحدات التسخين عالية السرعة وأجهزة الاستشعار عالية الدقة المتطابقة مياهًا ساخنة محلية فورية ومستقرة للاستخدام اليومي المريح.

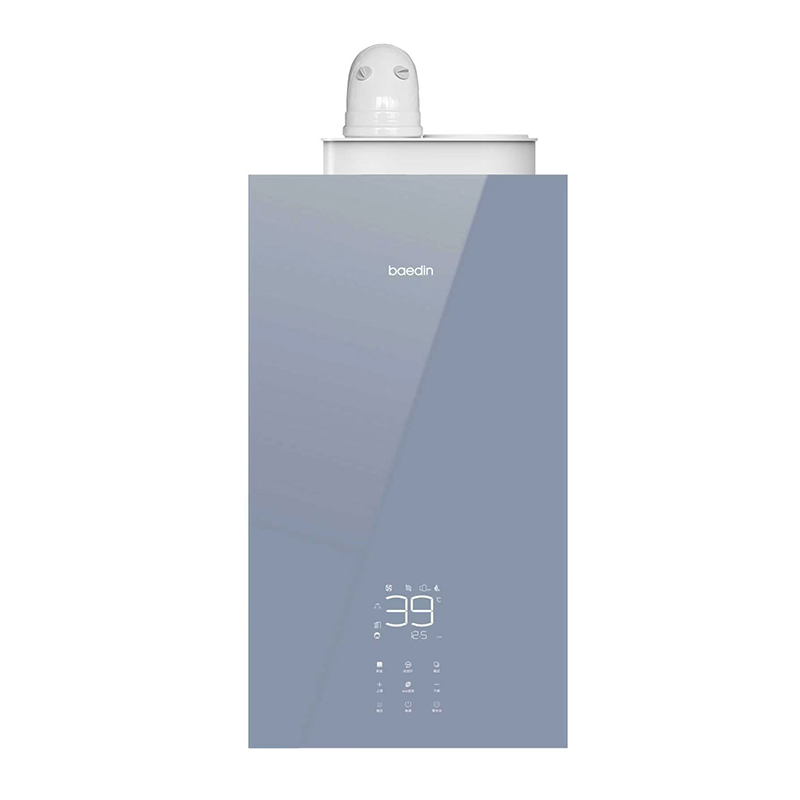

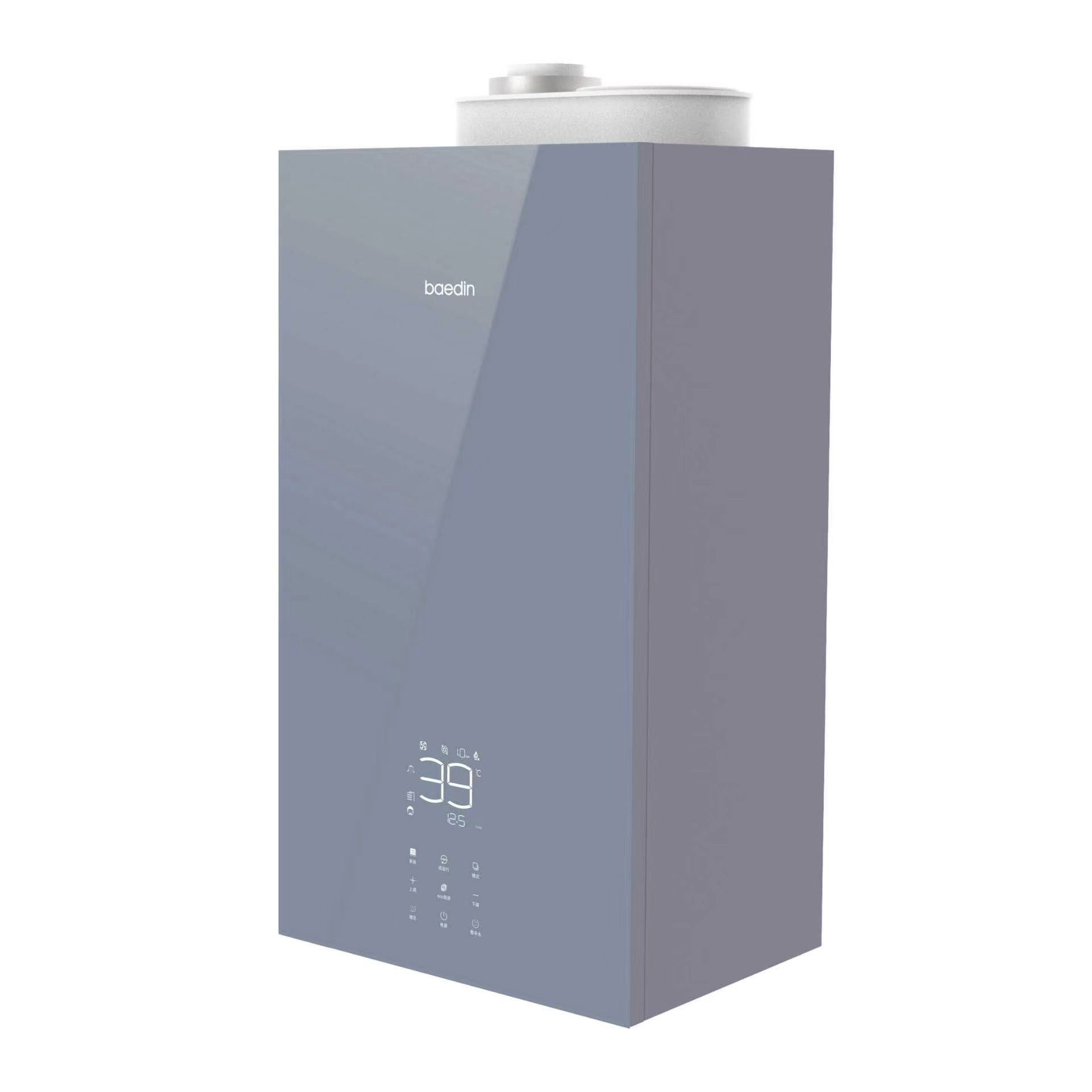

يعتمد الغلاف على لوح زجاجي مقسى مقاوم لدرجة الحرارة العالية 800 درجة مئوية، مع سطح مضاد للخدش وصيانة يومية بسيطة. تعرض شاشة LED ذات الإضاءة الخلفية البيضاء الكبيرة مقاس 19 سم × 17.5 سم معلمات التشغيل في الوقت الفعلي ومطالبات الخطأ بشكل حدسي. تتكيف مضخة الدوران الأوتوماتيكية الاختيارية ذات السرعة المتغيرة مع حلقات التسخين المعقدة، ويتوفر الربط مع خزانات تخزين الماء الساخن الخارجية للفيلات وسيناريوهات الطلب العالي على المياه ذات المساحات الكبيرة.

المكونات الأساسية والتكوين القياسي

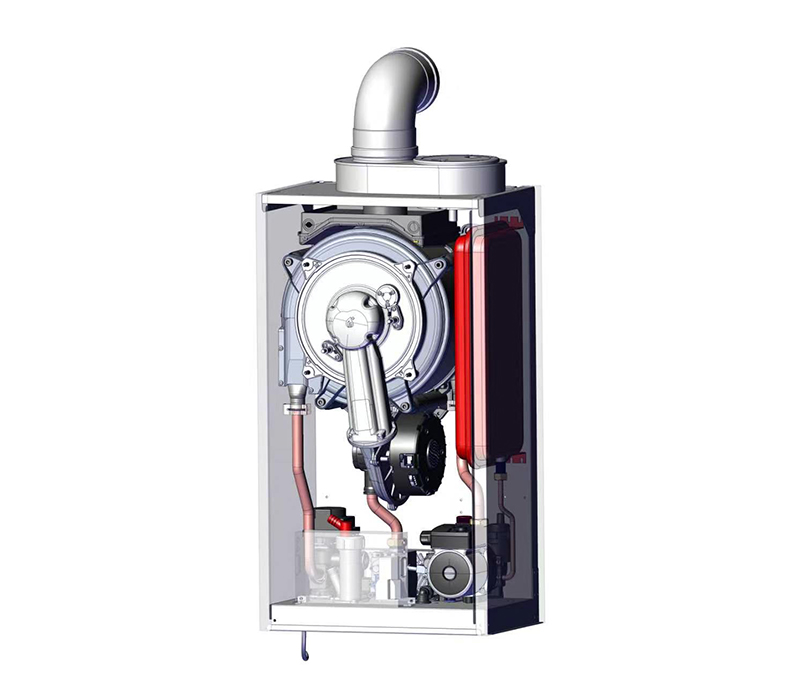

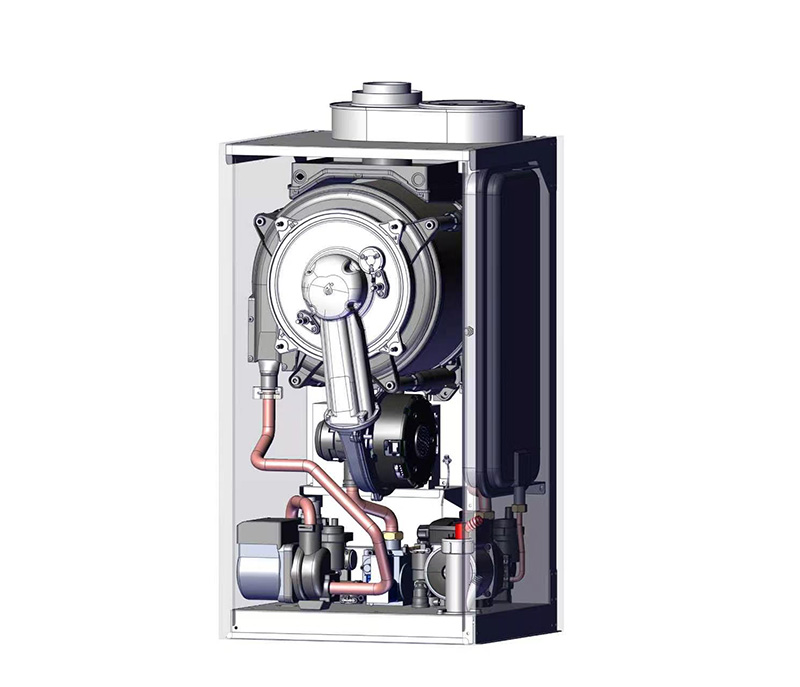

المكونات الرئيسية المستوردة تضمن الأداء المستقر وعمر الخدمة الطويل، بما في ذلك: المبادل الحراري الأولي الإيطالي الأصلي، الموقد المخصص المصنوع من ألياف السيراميك، مروحة التردد المتغير DC، وصمام التحكم النسبي للغاز SIT الإيطالي الصنع. مجموعة كاملة من التكوينات القياسية: مرشح تنقية الهواء الخارجي الحاصل على براءة اختراع، قناة مياه حساسة لدرجة الحرارة من سبيكة الذاكرة، مبادل حراري ثانوي من ألواح الفولاذ المقاوم للصدأ، خزان توسيع نظام التسخين، غلاف اختياري من الزجاج المقسى/المعدني، مقياس ضغط الماء ومحول الطاقة، صمام تخفيف أمان 3 بار، صمام تصريف يدوي ومجموعة إغلاق لاستشعار مستوى الماء.

المواصفات الفنية
